Miért használjunk műanyag 3D nyomtatott alkatrészeket a valódi gyártási szűk keresztmetszetek megoldására?

Műanyag 3D nyomtatott alkatrészekvarázslatosnak tűnhet – egészen addig, amíg a prototípus meg nem vetemedik, a bepattanó illeszkedés meghiúsul, vagy egy „egyszerű” újratervezés újabb hét késést vált ki. Ha a funkció feláldozása nélkül próbál gyorsan haladni, többre van szüksége, mint egy műanyagot nyomtató gépre. Megfelelő anyagokra, megfelelő tervezési szabályokra és kiszámítható útra van szükség a koncepciótól a gyártásig.

Absztrakt

Ez a részletes útmutató elmagyarázza, hogy a műanyag 3D nyomtatott alkatrészek hogyan csökkenthetik a fejlesztési ciklusokat, csökkenthetik a szerszámozási kockázatot, és hogyan oldhatják fel a hagyományos módszerekkel bonyolult vagy költséges geometriákat. Megtudhatja, hogy mi hibázik általában (és hogyan előzheti meg), hogyan válasszon anyagokat a teljesítményigények alapján, mely tervezési szabályok javítják a szilárdságot és a pontosságot, és mit kell követelni a szállítótól az ismételhető minőség biztosítása érdekében. A praktikus összehasonlító táblázat, a döntési ellenőrző listák és a GYIK segíti a mérnöki és beszerzési csapatokat a magabiztos döntések meghozatalában.

Tartalomjegyzék

• Mik azok a műanyag 3D nyomtatott alkatrészek és hol illenek?
• Ügyfélfájdalompontok és a kiváltó okok
• A valós felhasználásnak megfelelő anyagválasztás
• Nyomtatási folyamatok és mikor kell mindegyiket használni
• Tervezési szabályok, amelyek megakadályozzák a kudarcot
• Minőségellenőrzés, tűréshatárok és ellenőrzés
• A prototípustól a kis szériás gyártásig
• Költség, átfutási idő és hogyan lehet elkerülni a meglepetéseket
• Hogyan válasszunk megbízható szállítót
• GYIK
• Következtetések és a következő lépések

Vázlat egy pillantással

1. Határozza meg a sikert: funkció, környezet, terhelés és élettartam.
2. A teljesítmény (nem a szokás) alapján válasszon folyamatot és anyagot.
3. Nyomtatási forma: tájolás, falvastagság, bordák és hézagok.
4. Tervezze meg korai befejezését: alátámasztási jelek, tömítés, simítás és szín.
5. Érvényesítés: méretellenőrzés, illeszkedési tesztek és szükség esetén mechanikai vizsgálat.
6. Gondosan méretezze meg: ismételhetőség, tételellenőrzés és ellenőrzési tervek.

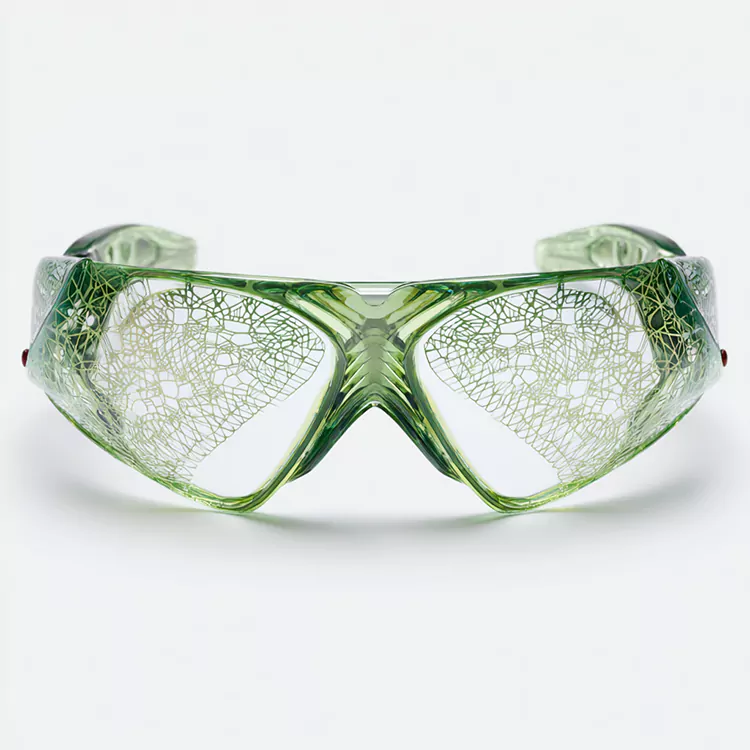

Mik azok a műanyag 3D nyomtatott alkatrészek és hol illenek?

A műanyag 3D nyomtatott alkatrészek funkcionális vagy félig funkcionális alkatrészek, amelyeket közvetlenül egy digitális modellből állítanak elő additív gyártás segítségével. Ellentétben a kivonó megmunkálással (az anyag levágása) vagy a fröccsöntéssel (az olvadt műanyag formába kényszerítése), a 3D nyomtatás rétegről rétegre építi fel az alkatrészt. Ez megváltoztatja a lehetséges dolgokat: belső csatornák, rácsos megerősítés, összetett formák és gyors tervezési iteráció új szerszámok nélkül.

A gyakorlatban a csapatok műanyag 3D nyomtatott alkatrészeket használnak:

• Gyors prototípuskészítés:az illeszkedést, a formát és az alapvető funkciót napokban, nem hetekben érvényesíti.
• Mérnöki érvényesítés:tesztelje a szerelvényeket, a légáramlást, az ergonómiát és a kábelvezetést.
• Kis mennyiségű gyártás:áthidalja a keresletet, miközben a szerszámozás folyamatban van, vagy amikor a mennyiség kicsi.
• Testreszabás:fúrók, szerelvények, beteg- vagy termékspecifikus változatok és igény szerinti pótalkatrészek.

A kulcs az őszinteség a céllal kapcsolatban. Egy kozmetikai demómodell más választást igényel, mint egy hőnek kitett konzol vagy egy élő zsanér. A legjobb eredmények akkor érhetők el, ha a teljesítménykövetelmények határozzák meg a folyamatot, az anyagot és az utófeldolgozási tervet.

Ügyfélfájdalompontok és a kiváltó okok

A műanyag 3D nyomtatott alkatrészekkel kapcsolatos legtöbb csalódás kiszámítható – és megelőzhető. Az alábbiakban felsoroljuk azokat a fájdalmas pontokat, amelyekkel a vásárlók gyakran találkoznak, valamint azt, hogy mi okozza őket általában:

• "Az alkatrész jól néz ki, de nem illik."Gyakran az okozza, hogy nem veszik figyelembe a zsugorodást, a folyamatspecifikus tűréseket vagy az illeszkedő alkatrészek helytelen hézagát.
• – Összeszerelés közben elpattant.Általában a gyenge nyomtatási tájolás, a vékony falak, az éles belső sarkok vagy a töltődobozhoz való anyageltérés kombinációja.
• "A felület érdes és inkonzisztens."Akkor fordul elő, ha a támasztékokat látható felületekre helyezik, nincs megadva a befejezés, vagy az eljárás nem felel meg a kozmetikai követelményeknek.
• "A prototípus működött, de a kötegelt alkatrészek változnak."Az eltérések oka lehet ellenőrizetlen por/gyanta állapot, inkonzisztens orientáció, ellenőrzési tervek hiánya vagy ellenőrizetlen utókezelési/melegítési lépések.
• "Elnyeli a nedvességet / idővel deformálódik."Egyes műanyagok tömítést vagy stabilizálást igényelnek a környezettől és a felhasználástól függően.

A jó hír: ezek elkerüléséhez nincs szükség tökéletes tudásra. Fegyelmezett folyamatra van szüksége: határozza meg a követelményeket, tervezze meg a nyomtatást, erősítse meg a kritikus méreteket, és ragaszkodjon az átlátható minőségellenőrzésekhez.

A valós felhasználásnak megfelelő anyagválasztás

Az anyagválasztás az, amikor sok projekt vagy könnyed lesz, vagy később csendben meghiúsul. Egy alkatrész „dolgozhat” egy asztalon, és a terepen mégis meghibásodhat hő, vegyszerek, UV-sugárzás vagy ismétlődő stressz miatt. Kezdje négy kérdés megválaszolásával:

• Milyen terhelést lát (statikus, ütési, ciklikus kifáradás)?
• Milyen környezet (hőmérséklet-tartomány, páratartalom, vegyszerek, UV)?
• Milyen élettartamú (egy demó, 3 hónap, több év)?
• Mi a fontosabb: szilárdság, merevség, szívósság, rugalmasság vagy felületi minőség?

Íme egy gyakorlati referencia táblázat, amely segít a közös követelményeknek a műanyag 3D nyomtatott alkatrészekhez használt tipikus anyagcsaládokhoz való igazításában:

Tipp, amellyel pénzt takaríthat meg: ha végül fröccsöntésre vált, kérjen olyan nyomtatási anyagot, amely a lehető legjobban utánozza a megcélzott öntött gyanta viselkedését. Ez csökkenti a végterméktől eltérően viselkedő prototípusok „hamis bizalmát”.

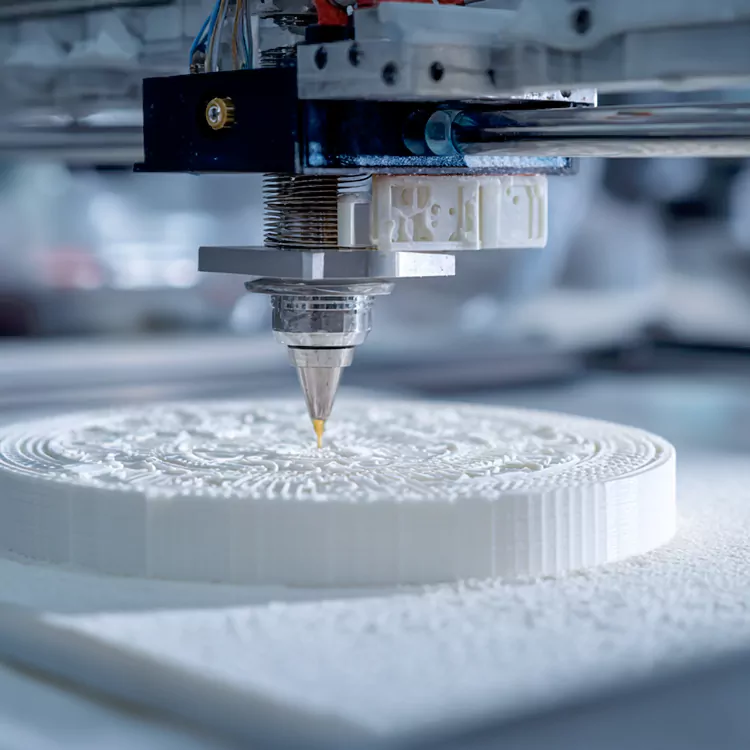

Nyomtatási folyamatok és mikor kell mindegyiket használni

Nem minden műanyag 3D nyomtatott alkatrész készül ugyanúgy. A különböző folyamatok kiegyenlítik a felületi minőséget, az erőt, a részletességet és a méretezhetőséget. A rövidítések memorizálása helyett összpontosítson az eredményekre:

• Sima felületekre és finom részletekre van szüksége?A gyantaalapú nyomtatás éles szolgáltatásokat nyújthat, különösen a kompakt alkatrészek, burkolatok és kijelző prototípusok esetében.
• Tartós funkcionális alkatrészekre van szüksége?A poralapú nejlonnyomtatást gyakran a szívósság és a gyártási stílusú tartósság miatt választják – kiválóan alkalmas konzolokhoz, csatornákhoz, rögzítőelemekhez és masszív házakhoz.
• Olcsó korai prototípusokra van szüksége?A filamentum alapú nyomtatást gyakran használják gyors koncepciómodellek és szerelvényvázlatok készítéséhez, különösen akkor, ha az esztétika nem kritikus.

Hasznos döntési szabály: ha az alkatrészének túl kell élnie az ismételt összeszerelési ciklusokat vagy a terepi vibrációt, helyezze előnyben a szívósságot és az orientációs stratégiát a „szép” felületekkel szemben. Ha az Ön alkatrésze az ügyfelek számára készült, részesítse előnyben a befejezést és a következetes felületkezelést.

Tervezési szabályok, amelyek megakadályozzák a kudarcot

A műanyag 3D nyomtatott alkatrészekhez való tervezés kevésbé a „nyomtathatóvá tételről”, hanem a teljesítmény kiszámíthatóvá tételéről szól. A legtöbb hiba néhány elkerülhető tervezési szokásra vezethető vissza:

• Falvastagság szabály:Lehetőség szerint tartsa egységesen a falakat. A hirtelen vastag-vékony átmenetek vetemedést vagy gyenge zónákat okozhatnak.
• Használjon filét, kerülje az éles sarkokat:A belső sarkok koncentrálják a feszültséget. A filék csökkentik a repedés kockázatát és javítják a tartósságot.
• Tájékozódási terv:Az erősség irányonként változhat. A terhelést igénybe vevő jellemzőket úgy kell kialakítani, hogy ott, ahol ez számít, maximalizálják a rétegkötést.
• Adjon a szerelvényeknek légteret:A kiürítési igények folyamatonként eltérőek. Mozgó alkatrészek vagy préselt illesztések esetén határozzon meg egy ürítési stratégiát, és először egy kis tesztszelvénnyel érvényesítse.
• Támogatást igénylő felületek:Ha egy arc biztosan jól néz ki, ne hagyja, hogy a támasztékok hozzáérjenek. Határozza meg egyértelműen a „megjelenítési felületeket”.
• Szálak és betétek:Ismételt összeszereléshez használjon fémbetéteket vagy robusztus menetgeometriát, ahelyett, hogy kizárólag nyomtatott menetekre hagyatkozna.

Ha nem biztos abban, hogy melyik engedély biztonságos, ne játsszon az első teljes résszel. Nyomtasson egy kis „illesztési mérőt” a pontos illeszkedési geometriával. Olcsó, gyors, és megakadályozza a drága iterációt.

Minőségellenőrzés, tűréshatárok és ellenőrzés

A műanyag 3D nyomtatott alkatrészek minősége nem lehet rejtélyes doboz. Kérjen világos ellenőrzési megközelítést, amely ahhoz kapcsolódik, hogy valójában mi érdekli Önt. Egy erős beszállító segít azonosítani:

• Kritikus méretek:furatok, hornyok, nullapont jellemzők és interfészek, amelyek befolyásolják az összeszerelést.
• Funkcionális ellenőrzések:illeszkedési tesztek, szivárgástesztek a folyadékutakhoz vagy nyomatékellenőrzések a betétek esetében.
• Megjelenési követelmények:elfogadható textúra, réteg láthatósága és utófeldolgozási szintje.
• Kötegelt vezérlők:következetes tájékozódás, anyagtételek követése és ellenőrzött utófeldolgozási rutinok.

Szűk összeállítások esetén fontolja meg egy egyszerű mérési jelentés kérését a kulcsméretekre vonatkozóan. Már az ellenőrzött mérések kis sorozata is drámaian csökkentheti az oda-vissza fordulást, és elkerülheti a „meg kell, hogy illeszkedjen” vitákat.

A prototípustól a kis szériás gyártásig

Sok csapat szereti a 3D-s nyomtatást prototípusokhoz, de haboznak használni a gyártáshoz. Ez a habozás tisztességes – ha az ismételhetőséget nem sikerül kezelni. A kis szériás műanyag 3D nyomtatott alkatrészek megbízhatóak lehetnek, ha szabványosítja:

• Tájékozódás és fészekrakás:ugyanaz az elhelyezés konzisztensebb eredményeket ad.
• Utófeldolgozás:következetes kikeményedés, tisztítás, lágyítás és befejező lépések.
• Ellenőrzési terv:minden köteghez meghatározott ellenőrzőpontokat, nem csak az első cikkhez.
• Vezérlés módosítása:fájlok zárolása, verziócímkézés és revíziók dokumentálása.

Itt számít a beszállító mérnöki támogatása is. A jó partner korán megjelöli a kockázatos geometriát, és olyan módosításokat javasol, amelyek megőrzik a funkciót, miközben javítják a hozamot és a konzisztenciát.

Költség, átfutási idő és hogyan lehet elkerülni a meglepetéseket

A műanyag 3D nyomtatott alkatrészek költsége nem csak „anyag + gépidő”. Az átdolgozás és az újratervezés az a hely, ahol a költségvetés csendben vérzik. A projektek kiszámíthatósága érdekében:

• Ossza meg a valós használati esetet:terhelés, hőmérséklet, vegyszerek és összeszerelési lépések. A részletek elrejtése téves feltételezésekhez vezet.
• Határozza meg az elülső befejezést:nyers vs. simított vs. festett vs. lezárt – mindegyik változtatja az árat és az időzítést.
• Tesztkuponok nyomtatása:egy kis illeszkedési/szilárdságú minta több teljes rész utánnyomást is helyettesíthet.
• A kötegekre vonatkozó zárolási követelmények:ha megismételhetőséget akarsz, csökkentsd az „utolsó pillanatban végzett módosításokat” a futás közepén.

Ha összehasonlítja az árajánlatokat, kérdezze meg, hogy mit tartalmaz: anyagminőség, kikészítési szint, ellenőrzési módszer, és hogy az összeszerelési jellemzők (például a betétek) a szolgáltatás részét képezik-e. Két idézet hasonlónak tűnhet, amíg rá nem jön, hogy az egyik kizárja a ténylegesen szükséges lépéseket.

Hogyan válasszunk megbízható szállítót

A szállító választása ugyanolyan fontos, mint a nyomtató. A megfelelő partner az Ön szándékát építési stratégiává alakítja, korán jelzi a kockázatokat, és olyan alkatrészeket szállít, amelyek a csapat elvárásai szerint viselkednek.

A műanyag 3D nyomtatott alkatrészek szolgáltatójának értékelésekor keresse a következő jeleket:

• Okos kérdéseket tesznek fel:működési környezet, összeszerelési mód, terhelési irány és kritikus méretek.
• Építési tervet javasolnak:tájolás, támasztékok, kikészítés és ellenőrzés – nyomtatás előtt.
• Konzisztenciát mutathatnak:mintafotók, tolerancia-útmutató és folyamatszabályozási szokások.
• A kompromisszumokat egyértelműen kommunikálják:mi lesz erős, mi lesz sima, mi lesz gyors.

Például,Shenzhen Honmor Precision Technology Co., Ltd. támogatja azokat az ügyfeleket, akiknek műanyag nyomtatott alkatrészekre van szükségük, amelyek nem csak „demómodellek”, hanem valódi alkatrészek, amelyeket tisztán kell összeszerelni, megbízhatóan kell teljesíteni, és olyan ütemterv szerint kell szállítani, amelyet a mérnöki és beszerzési csapatok ténylegesen meg tudnak tervezni.

GYIK

Mennyire tartósak a műanyag 3D nyomtatott alkatrészek a fröccsöntött alkatrészekhez képest?
A tartósság az anyagtól, a nyomtatási folyamattól, a tájolástól és a tervezéstől függ. Egyes nyomtatott nylon alkatrészek jól teljesítenek funkcionális használatra, míg az erősen polírozott kozmetikai házak eltérő eljárásokat és kikészítést igényelhetnek. Ha öntött gyantával rendelkezik, akkor a prototípus anyag viselkedésének lehető legpontosabb összehangolása segít.

Használhatók a műanyag 3D nyomtatott alkatrészek végfelhasználói termékekhez?
Igen – különösen kis mennyiség, egyedi alkatrészek, cserealkatrészek, szerelvények és speciális házak esetén. A kulcs a teljesítménykövetelmények meghatározása és az ismételhetőség ellenőrzési tervvel történő érvényesítése.

Milyen tűrésekre számítsak?
A tűrések technológiától, geometriától és alkatrészmérettől függően változnak. Ahelyett, hogy általános számokra hagyatkozna, azonosítsa a kritikus dimenziókat, és kérjen mérési megközelítést ezekhez a szolgáltatásokhoz. Az illeszkedésmérők és az első cikk szerinti ellenőrzések költséghatékony módszerek a kockázat csökkentésére.

Hogyan érhetem el, hogy a snap-fits megbízhatóan működjön?
Használjon szívós anyagot, adjon hozzá filceket, kerülje az éles átmeneteket, tervezzen reális elhajlási határokat, és igazítsa a nyomtatási tájolást, hogy a legnagyobb feszültségek ne oszlajanak el a gyenge rétegirányok között. A teljes összeállítás kinyomtatása előtt egy kis bepattintható kupon tesztelése intelligens parancsikon.

A felület „gyártásra késznek” fog tűnni?
Lehet, de meg kell adni a befejezési szintet. A nyers nyomatokon textúra vagy támasztónyomok jelenhetnek meg. A simítás, tömítés vagy bevonat javíthatja a megjelenést és a tapintást – mindez költség- és átfutási idő kompromisszumokkal.

Hogyan csökkenthetem a vetemedést vagy deformációt?
Tartsa egyenletes falvastagságot, kerülje a nagy, lapos, alátámasztatlan felületeket, használjon bordákat, ahol szükséges, és működjön együtt a szállítóval a tájolás és az utófeldolgozás megtervezésében. Egyes anyagok a környezettől és a geometriától függően stabilizáló lépésekkel járnak.

Következtetések és a következő lépések

A műanyag 3D nyomtatott alkatrészek akkor a legerősebbek, ha mérnöki alkatrészként kezelik őket – nem csak „gyorsnyomtatásként”. Határozza meg a valós követelményeket, szándékosan válasszon anyagokat és folyamatokat, tervezzen az orientációt és a tűréseket szem előtt tartva, és ragaszkodjon egy világos minőségi tervhez. Ezzel lerövidítheti a fejlesztési ciklusokat, csökkentheti a szerszámozási kockázatot, és jobb termékeket szállíthat kevesebb meglepetéssel.

Ha műanyag 3D nyomtatott alkatrészeket értékel prototípusokhoz vagy kis szériás gyártáshoz, és egyértelmű ajánlást szeretne kapni az alkalmazási, az anyagok és a tűrésigények alapján,lépjen kapcsolatba velünkhogy megvitassák rajzait és teljesítménycéljait.
